BREVE HISTORIA DEL DIBUJO TÉCNICO

Por su  necesidad de representar todo lo que le rodea, el hombre encuentra en el dibujo el medio más eficaz para satisfacer ese deseo. Los primeros dibujos datan del Paleolítico Superior, hace 35.000 años, cuando el Homo sapiens representaba sobre las superficies rocosas de las cuevas o sobre la piel de los abrigos, animales que cazaba. Un ejemplo de esta manifestación artística lo encontramos en las pinturas rupestres de las cuevas de Altamira, en Cantabria (España).

Más tarde, los egipcios y posteriormente los griegos supieron aprovechar este arte para decorar sus edificaciones y hacerlo un verdadero elemento de comunicación y expresión humana, aportando grandemente a su desarrollo.

500 años después los romanos, abandonando lo artístico y ornamental, se acercan a una doctrina más práctica y útil para esa época; necesitaban edificaciones más sólidas, que permitieran soportar los continuos ataques de los invasores. Encontraron en el dibujo el medio para reflejar lo que serían las próximas construcciones. Surgieron los primeros planos y con ellos nació la arquitectura. El dibujo ya precisaba de mayor técnica y conocimientos matemáticos que lo que se había forjado hasta el momento.

Como vemos, a lo largo de la historia, esa necesidad de comunicación ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. El primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones

La primera manifestación del dibujo técnico, data del año 2450 antes de Cristo, en un dibujo de construcción que aparece esculpido en la estatua del rey sumerio Gudea, llamada “El arquitecto”, y que se encuentra en el museo del Louvre de París. En dicha escultura, de forma esquemática, se representan los planos de un edificio.

El Arquitecto

El papiro de Ahmes

El papiro de Ahmes, de 33 por 548 cm.,  data del año 1650 a.C.  Este escriba egipcio redactó una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la estereotomía (arte y técnica de cortar cuerpos sólidos, ya sean piedras, maderas u otros materiales), la geometría y el cálculo de pirámides. En este papiro se llega a dar valor aproximado al numero ð.

El papiro de Ahmes

Tales de Mileto


En el año 600 a.C., encontramos a Tales, filósofo griego nacido en Mileto. Se dice de él que introdujo la geometría en Grecia, ciencia que aprendió en Egipto. Sus conocimientos le sirvieron para descubrir importantes propiedades geométricas. Tales no dejó escritos; el conocimiento que se tiene de él, procede de lo que se cuenta en la metafísica de Aristóteles.



Tales de Mileto

Historia del Dibujo Tecnico

En el año 600 a.C., encontramos a Tales, filósofo griego nacido en Mileto.
Del mismo siglo que Tales, es Pitágoras, filósofo griego, cuyas doctrinas influyeron en Platón.
En el año 300 a.C., encontramos a Euclides, matemático griego. Su obra principal “Elementos de geometría”, es un extenso tratado de matemáticas en 13 volúmenes sobre materias tales como: geometría plana, magnitudes inconmensurables y geometría del espacio.

Data del año 2450 antes de Cristo, en un dibujo de construcción que aparece esculpido en la estatua del rey sumerio Gudea, llamada El arquitecto, y que se encuentra en el museo del Louvre de París. En dicha escultura, de forma esquemática, se representan los planos de un edificio.

Del año 1650 a.C. data el papiro de Ahmes. Este escriba egipcio, redactó, en un papiro de 33 por 548 cm., una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la esteorotomía, la geometría y el cálculo de pirámides. En este papiro se llega a dar valor aproximado al numero p.

Arquímedes (287–212 a.C.), Inventó formas de medir el área de figuras curvas, así como la superficie y el volumen de sólidos limitados por superficies curvas. Demostró que el volumen de una esfera es dos tercios del volumen del cilindro que la circunscribe. También elaboró un método para calcular una aproximación del valor de pi (p), la proporción entre el diámetro y la circunferencia de un circulo, y estableció que este número estaba en 3 10/70 y 3 10/71.
Apolonio de Perga, matemático griego, llamado el “Gran Geómetra”, que vivió durante los últimos años del siglo III y principios del siglo II a.C. Su mayor aportación a la geometría fue el estudio de las curcas cónicas, que reflejó en su Tratado de las cónicas, que en un principio estaba compuesto por ocho libros.

EL DIBUJO TÉCNICO EN LA ERA MODERNA

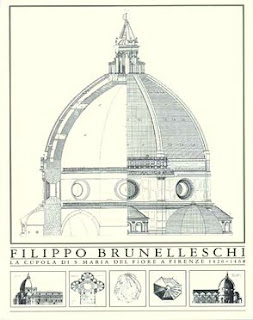

Es durante el Renacimiento, cuando las representaciones técnicas, adquieren una verdadera madurez, son el caso de los trabajos del arquitecto Brunelleschi, los dibujos de Leonardo de Vinci, y tantos otros. Pero no es, hasta bien entrado el siglo XVIII, cuando se produce un significativo avance en las representaciones técnicas.

EL DIBUJO EN LA ERA MODERNA
Gaspard Monge (1746–1818). Es considerado el inventor de la geometría descriptiva. La geometría descriptiva es la que nos permite representar sobre una superficie bidimensional, las superficies tridimensionales de los objetos. Hoy en día existen diferentes sistemas de representación, que sirven a este fin, como la perspectiva cónica, el sistema de planos acotados, etc. pero quizás el más importante es el sistema diédrico, que fue desarrollado por Monge en su primera publicación en el año 1799.
Jean Victor Poncelet (1788–1867). A él se debe a introducción en la geometría del concepto de infinito, que ya había sido incluido en matemáticas. En la geometría de Poncellet, dos rectas, o se cortan o se cruzan, pero no pueden ser paralelas, ya que se cortarían en el infinito.

La última gran aportación al dibujo técnico, que lo ha definido, tal y como hoy lo conocemos, ha sido la normalización. Podemos definirla como “el conjunto de reglas y preceptos aplicables al diseño y fabricación de ciertos productos”.
Las civilizaciones caldea y egipcia utilizaron este concepto para la fabricación de ladrillos y piedras,
A finales del siglo XIX en plena Revolución Industrial, cuando se empezó a aplicar el concepto de norma, en la representación de planos y la fabricación de piezas.
Durante la 1ª Guerra Mundial, ante la necesidad de abastecer a los ejércitos, y reparar los armamentos, cuando la normalización adquiere su impulso definitivo, con la creación en Alemania en 1917, del Comité Alemán de Normalización.

El dibujo es el lenguaje del que proyecta, con él se hace entender universalmente, ya con representaciones puramente geométricas destinadas a personas competentes; ya con perspectivas para los profanos.
También se puede decir en otras palabras que es una representación gráfica de un objeto real de una idea o diseño propuesto para construcción posterior.

EL DIBUJO SE CLASIFICA EN :
a) El Artístico: utiliza dibujos para expresar ideas estéticas, filosóficas o abstractas.
b) El técnico: es el procedimiento utilizado para representar topografía, trabajo de ingeniería, edificios y piezas de maquinaria, que consiste en un dibujo normalizado.
a) b)

EL DIBUJO TECNICO

La utilización del dibujo técnico es importante en todas las ramas de la ingeniería y en la industria, y también en arquitectura y geología.
Debe indicar los materiales utilizados y las propiedades de las superficies. Su propósito fundamental es transmitir la forma y dimensiones exactas de un objeto.

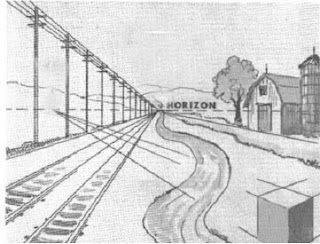

Un dibujo en perspectiva ordinario no aporta información acerca de detalles ocultos del objeto y no suele ajustarse en su proporción real.
El dibujo técnico convencional utiliza dos o más proyecciones para representar un objeto. Estas proyecciones son diferentes vistas del objeto desde varios puntos que, si bien no son completas por separado, entre todas representan cada dimensión y detalle del objeto.
La vista o proyección principal de un dibujo técnico es la vista frontal o alzado, que suele representar el lado del objeto de mayores dimensiones, debajo del alzado se dibuja la vista desde arriba o planta.

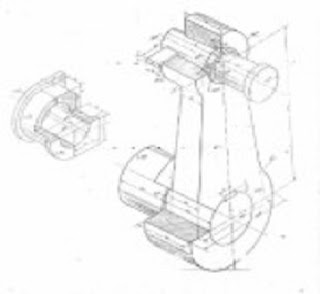

Si estas proyecciones no definen completamente el objeto, se pueden añadir más; una vista lateral derecha o izquierda; vista auxiliares desde puntos especifico para mostrar detalles del objeto que de otra manera no quedarían expuestos; y secciones o cortes del dibujo de su interior.

EL DIBUJO TECNICO SE CLASIFICA EN:

a) Dibujo Natural: Es el que se hace copiando el modelo directamente.
b) Dibujo Continuo: Es el ornamento esculpido o pintado que se extiende a todo lo largo de una moldura o cornisa.
e) Dibujo Industrial: Su objetivo es representar piezas de maquina, conductos mecánico, construcciones en forma clara pero con precisión suficiente y es por lo que emplea la geometría descriptiva como auxiliar. Este facilita además la concepción de la obra.
d) Dibujo Definido: No es propiamente rama, pero sí una fase de éste y se hace en tinta china y con ayuda de instrumentos adecuados; que permitan realizar un trabajo preciso.

CLASIFICACIÓN DE LOS TIPOS DE DIBUJOS TÉCNICOS

La norma DIN 199 clasifica los dibujos técnicos atendiendo a los siguientes criterios:
- Objetivo del dibujo
- Forma de confección del dibujo.
- Contenido.
- Destino.

CLASIFICACIÓN DE LOS DIBUJOS SEGÚN SU OBJETIVO:

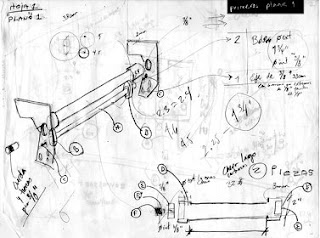

- Croquis: Representación a mano alzada respetando las proporciones de los objetos.

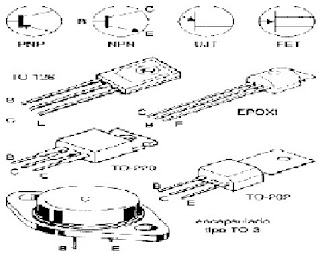

- Dibujo: Representación a escala con todos los datos necesarios para definir el objeto.

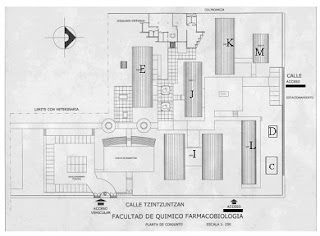

- Plano: Representación de los objetos en relación con su posición o la función que cumplen.
- Gráficos, Diagramas y Ábacos: Representación gráfica de medidas, valores, de procesos de trabajo, etc. Mediante líneas o superficies. Sustituyen de forma clara y resumida a tablas numéricas, resultados de ensayos, procesos matemáticos, físicos, etc.
